Bài tập dượt thực hành thực tế xây dựng bạn dạng vẽ AutoCAD mang đến mặt phẳng phong cách thiết kế tài giỏi liệu thêm thắt kèm cặp vô cùng hoặc mang đến dân phong cách thiết kế - kiến tạo. Hãy nằm trong hợp tác nhập thực hiện ngay lập tức nhằm phần mềm kỹ năng và kiến thức AutoCAD đang được học tập nhập thực tiễn nào là chúng ta ơi!

Chúng tôi đã từng share mang đến chúng ta về những mệnh lệnh nhằm xây dựng bạn dạng vẽ bên trên AutoCAD. Trước trên đây tất cả chúng ta cũng thực hiện nhiều bài bác tập dượt thực hành thực tế tuy nhiên chỉ tạm dừng ở vẽ một đối tượng người sử dụng ví dụ. Bây giờ, tất cả chúng ta tiếp tục nằm trong thực hành thực tế dựng một bạn dạng vẽ mặt phẳng phong cách thiết kế hoàn hảo nhập AutoCAD nhé. Chúng bản thân sở hữu thêm thắt kèm cặp nội dung bài viết này một cỗ làm hồ sơ design mang đến nhiều ngành nghề nghiệp không giống nhau, chúng ta sở hữu rất có thể vận tải về không tính phí nhằm tìm hiểu thêm.

Bạn đang xem: vẽ nhà bằng autocad

5 bước xây dựng bạn dạng vẽ AutoCAD mang đến mặt phẳng loài kiến trúc

Bước 1: Dựng lưới, trục, cột

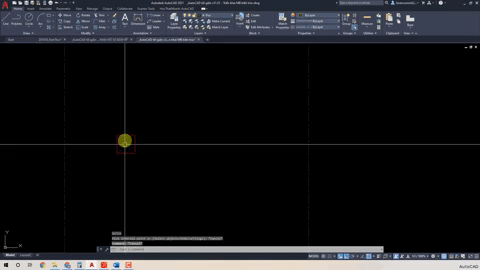

Trước không còn, chúng ta lựa chọn layer chuyên nghiệp dùng làm vẽ trục nhập AutoCAD của tớ. Sau cơ sử dụng mệnh lệnh Line vẽ rời khỏi một đường thẳng liền mạch đứng. Tiếp theo gót, chúng ta sử dụng mệnh lệnh Offset sẽ tạo rời khỏi những phần trục dọc sót lại. Số liệu nhằm offset thì sở hữu nhập làm hồ sơ design được thêm thắt kèm cặp nội dung bài viết chúng ta nhé. Phần trục ngang chúng ta cũng chỉ việc vẽ một trục và rồi offset rời khỏi là được.

Tiếp theo gót, chúng ta sử dụng mệnh lệnh Rectagle nhằm vẽ một hình chữ nhật thực hiện sườn bao bên phía ngoài những trục. Những phần quá thì chúng ta sử dụng mệnh lệnh Trim nhằm xóa lên đường thì tất cả chúng ta tiếp tục nhận được thành quả như vậy này:

Sau cơ tất cả chúng ta cần thiết vẽ phần cột mang đến mặt phẳng phong cách thiết kế. Dưới đó là hình hình ảnh minh họa về phần cột, bạn dạng khá đầy đủ kèm cặp số liệu ví dụ chúng ta coi nhập tư liệu thêm thắt kèm cặp.

Vì là vẽ cột nên chúng ta cần thiết trả layer quý phái layer chuyên nghiệp dùng làm vẽ cột. Sau cơ chúng ta sử dụng lệnh REC nhằm vẽ rời khỏi phần hình chữ nhật biểu tượng mang đến cột. Số liệu bọn chúng bản thân đang được vẽ ở đó là 220 x 220. Tiếp theo gót, những chúng ta cũng có thể sử dụng mệnh lệnh hatch nhằm tô màu sắc bên phía trong phần cột. Tuy nhiên bọn chúng mình đang có nhu cầu muốn ra mắt một mệnh lệnh không giống là SO. Các các bạn nhập SO nhập thanh mệnh lệnh => bấm phím phương pháp để truy vấn mệnh lệnh => tích loài chuột nhập những đỉnh của hình chữ nhật theo như hình chữ Z => bấm phím Enter là cột cũng sẽ tiến hành tô màu sắc.

Khi đang được sở hữu phần cột, những chúng ta cũng có thể tạo ra block mang đến nó bằng phương pháp sử dụng lệnh B. Khi bảng Block Definition hiện thị thì những chúng ta cũng có thể gọi là là "Cot220x220" nhằm về sau dễ dàng vận hành. Sau cơ chúng ta nhấn vào Pickpoint rồi tích nhập điểm tâm của hình chữ nhật.

Sau khi tạo ra block mang đến cột đoạn thì chúng ta chỉ việc bịa cột nhập lưới trục đang được vẽ phía trên. Các các bạn phối hợp 2 tổng hợp phím tắt là Ctrl + Shift + C và  Ctrl + Shift + V nhằm copy và paste cột rời khỏi là được.

Xem thêm: 3 bước trình diễn bạn dạng vẽ AutoCAD có tính chuyên nghiệp bằng phương pháp sử dụng Layout


Bước 2: Vẽ đường nét hạn chế (tường)

Bước tiếp theo sau nhằm xây dựng bạn dạng vẽ AutoCAD mang đến mặt phẳng phong cách thiết kế là vẽ đường nét hạn chế tường. Các các bạn trả quý phái layer tường nhằm tất cả chúng ta chính thức thực hành thực tế.

Cách vẽ tường vày mệnh lệnh REC vẽ tường bao tiếp sau đó offset nhập vào dựa vào số liệu rồi xóa khỏi những cụ thể quá lên đường thì chắc hẳn chúng ta đều đang được biết. Tại trên đây bọn chúng bản thân tiếp tục chỉ dẫn một cách tiếp theo nhằm chúng ta nhận thêm sự lựa lựa chọn. Các chúng ta cũng có thể vẽ từng đoạn tường vày mệnh lệnh REC tuy nhiên thế này. Tại trên đây bọn chúng bản thân đang được vẽ một quãng tường size 1270 x 110. Các các bạn lưu giữ vận tải tệp tin tư liệu thêm thắt kèm cặp về thì tiếp tục phát âm được thông số kỹ thuật cụ thể nhằm thực hành thực tế nhé.

Các phần tường không giống bọn chúng tôi cũng vẽ vày mệnh lệnh REC theo gót những thông số kỹ thuật mang đến sẵn:

Dưới đó là thành quả nhận được sau khoản thời gian xây dựng vẽ đường nét hạn chế tường vày mệnh lệnh REC:

Xem thêm: Bài tập dượt thực hành thực tế vẽ AutoCAD thời gian nhanh vày LINE và nhập tọa độ

Bước 3: Vẽ đường nét thấy và đường nét khuất

Nét thấy và đường nét khuất nhập bạn dạng vẽ AutoCAD này được vận dụng mang đến phần lan can nhập mặt phẳng phong cách thiết kế. Đây là 1 phần kha khá phức tạp với chúng ta ko vẽ thân quen tay. Hãy theo gót dõi kỹ phần chỉ dẫn tại đây nhé.

Đầu tiên, chúng ta để ý cái lan can tất cả chúng ta cần thiết vẽ tiếp tục thấy đường nét ngay lập tức là đường nét thấy còn đường nét đứt là đường nét khuất. Cấu trúc của lan can cũng rất phức tạp.

Khi chúng ta phanh tệp tin thêm thắt kèm cặp của bọn chúng bản thân lên nhập AutoCAD thì nên sử dụng mệnh lệnh DI nhằm đo độ dài rộng phần lan can trước lúc vẽ nhé. Tại trên đây bọn chúng tôi đã đo được phần bạn dạng thang là 950.

Tiếp theo gót, chúng ta sử dụng mệnh lệnh REC nhằm vẽ một hình chữ nhật xung quanh chống lan can. Sau cơ sử dụng mệnh lệnh X nhằm phá huỷ khối hình chữ nhật vừa vặn vẽ cho những cạnh tách tách nhau.

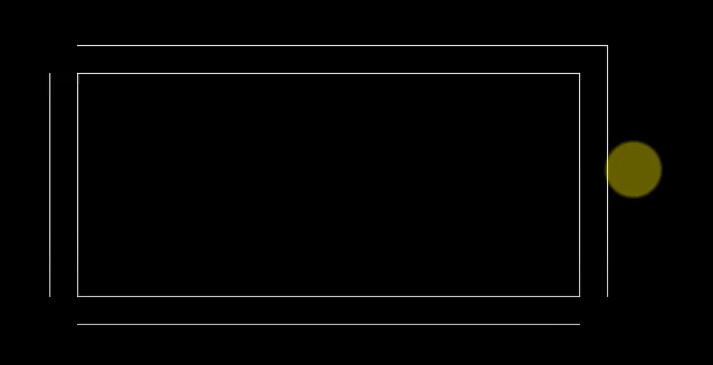

Bây giờ chúng ta sử dụng mệnh lệnh offset mang đến từng cạnh của hình chữ nhật vừa vặn vẽ và trả chúng nó vào nhập một khoảng chừng là 950.

Tiếp theo gót, chúng ta sử dụng lệnh TR nhằm chính sách Quick Mode nhằm xóa thời gian nhanh những phần quá lên đường tất cả chúng ta tiếp tục nhận được thành quả như vậy này:

Sau cơ chúng ta offset những cạnh của hình chữ nhật nhỏ bên phía trong rời khỏi thì tất cả chúng ta sẽ có được được phần tay vịn cầu thang:

Tuy nhiên, tay vịn lan can nhập thực tiễn ko tách tách như vậy này nên chúng ta cần thiết kéo dãn dài những đường thẳng liền mạch bên trên rời khỏi mang đến nó nối nhập nhau. Cách tiến hành vô cùng đơn giản và giản dị là nhập lệnh F vào loại mệnh lệnh Command Line => bấm phím cơ hội => lựa chọn 2 cạnh ham muốn kéo dãn dài và thông liền nhau thì AutoCAD tiếp tục tự động phát hiện và nối cho mình. Tại trên đây bọn chúng bản thân nối khuôn một góc, những góc sót lại chúng ta tiến hành tương tự:

Xem thêm: nhạc thiếu nhi chim cánh cụt

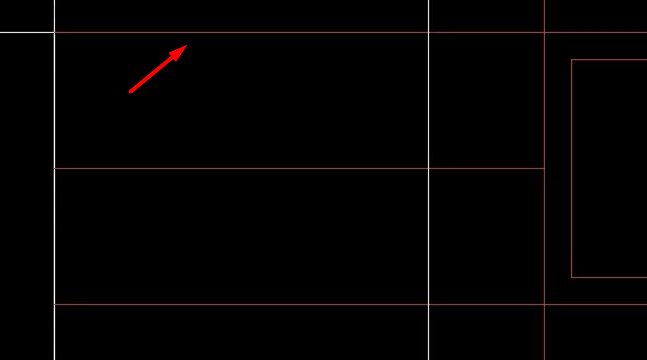

Để vẽ bậc thang thì trước không còn những lựa chọn cần thiết trả layer quý phái loại chuyên nghiệp dùng làm vẽ lan can. Sau cơ sử dụng mệnh lệnh Line vẽ một bậc thứ nhất như nhập hình hình ảnh bên dưới đây:

Sau cơ chúng ta offset đường thẳng liền mạch thứ nhất của bậc thang xuống một khoảng chừng 250 thì sẽ tiến hành bậc thang tiếp theo:

Các các bạn hãy tưởng tượng một chút ít, bậc thang nhằm tăng trưởng tầng nhập mái ấm thực tiễn thì sẽ có được phần vội vàng khúc ko cần bậc trực tiếp tuy nhiên là bậc lên đường chéo cánh. Vậy tất cả chúng ta vẽ nó như vậy nào? quý khách hàng rất có thể sử dụng mệnh lệnh AR (Array) => tích lựa chọn vào một trong những đường thẳng liền mạch của bậc thang => lựa chọn Polar nhập bảng lựa chọn hiện thị tiếp sau đó => tích vào một trong những điểm thực hiện tâm nhằm AutoCAD phát hiện được tâm của hình tròn trụ tuy nhiên nó cần thiết Array đường thẳng liền mạch đang được lựa chọn ra.

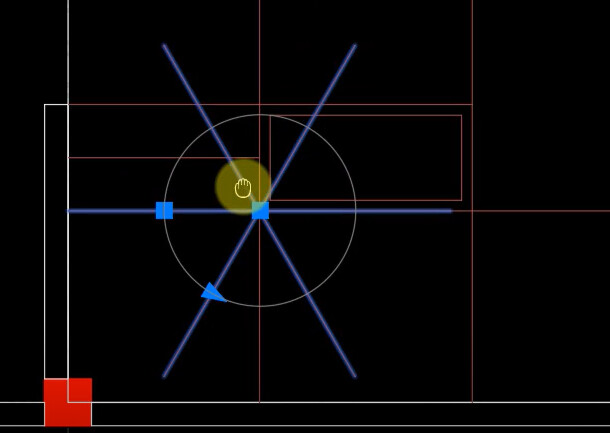

Sau cơ chúng ta bấm phím cơ hội là tiếp tục thấy một array được dẫn đến như vậy này:

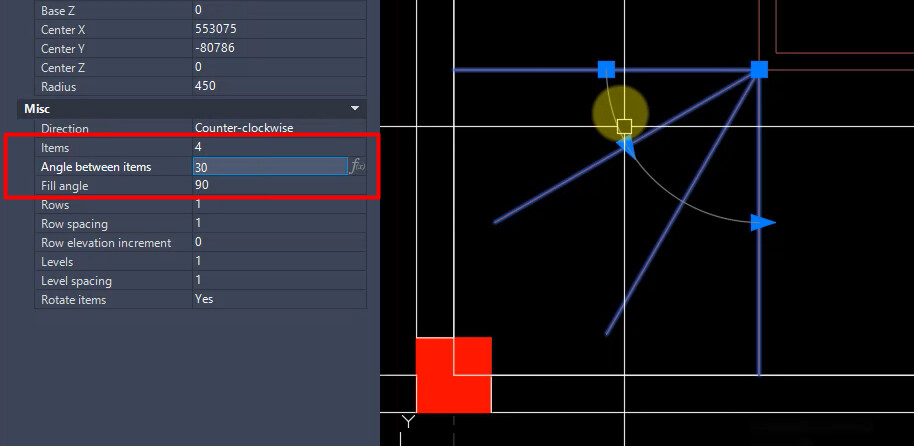

Tiếp theo gót, chúng ta bấm Ctrl + 1, chỉnh Fill Angle là 90, Items là 4, Angle between items là 30 thì array được dẫn đến tiếp tục trả về dạng như vậy này:

Sau cơ, chúng ta sử dụng mệnh lệnh X nhằm phá huỷ khối Array rời khỏi. Để kéo dài những đàng line của array rời khỏi mang đến trở nên bậc thang chéo cánh thì những chúng ta cũng có thể sử dụng mệnh lệnh EX - một mệnh lệnh hiệu chỉnh đối tượng người sử dụng hình học tập thân thuộc của AutoCAD. Các các bạn sẽ nhận được thành quả như vậy này:

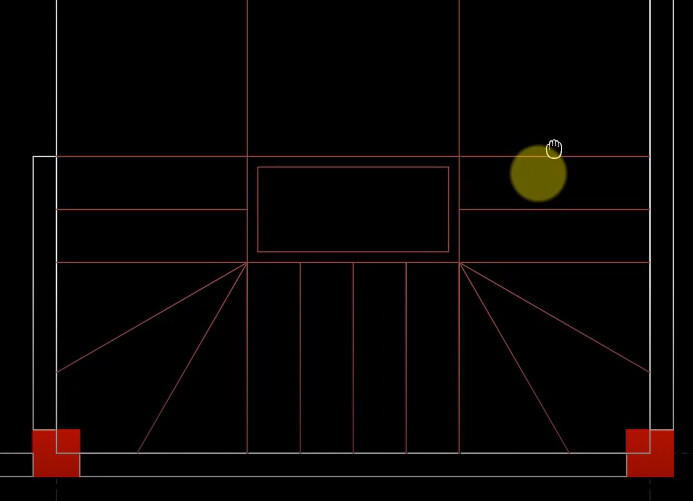

Phần bậc thang trực tiếp tiếp theo sau chúng ta sử dụng mệnh lệnh offset với khoảng cách 250 là được:

Sau cơ chúng ta sử dụng mệnh lệnh XiaoMI nhằm phản chiếu những phần đang được sở hữu quý phái góc phía bên phải nhằm ko cần vẽ lại. Những phần rất có thể phản chiếu đối xứng qua loa phía bên phải bọn chúng tôi đã tích lựa chọn nhập hình hình ảnh bên dưới đây:

Trong khi đang được tiến hành mệnh lệnh XiaoMI những chúng ta cũng có thể bấm F8 nhằm nhảy chính sách Ortho Mode lên thì hình hình ảnh phản chiếu sẽ tiến hành căn trực tiếp. Sau cơ tất cả chúng ta tiếp tục nhận được thành quả như vậy này:

Tiếp theo gót chúng ta cần thiết vẽ một đường nét hạn chế nhằm phân tích phần đường nét thấy và đường nét khuất của lan can bên trên mặt phẳng này. Các các bạn lựa chọn layer chuyên nghiệp dùng làm vẽ đường nét hạn chế => nhập Express Tool => lựa chọn Breakline Symbol => rồi vẽ rời khỏi một đường nét cắt như nhập hình hình ảnh tiếp sau đây => chọn 1 điểm ở đằm thắm đường nét hạn chế nhằm hiển thị hình tượng cắt:

Tất cả những đường nét nằm sát cần đường nét hạn chế vừa vặn vẽ đều là đường nét khuất bên trên mặt phẳng phong cách thiết kế nên chúng ta trả không còn quý phái layer dành riêng cho đường nét khuất nhé.

Bước 4: Đặt cửa ngõ và nội thất

Phần bịa cửa ngõ và thiết kế bên trong thì rất đơn giản. quý khách hàng ko cần tự động vẽ rời khỏi tuy nhiên toàn bộ đang được sở hữu nhập tủ sách blocks tuy nhiên bọn chúng tôi đã tặng và chỉ dẫn dùng ở những bài bác trước. Các các bạn chỉ việc lấy nó rời khỏi và dùng thôi nhé. Riêng phần cửa ngõ thì những chúng ta cũng có thể coi chỉ dẫn nhập ví dụ cụ thể của nội dung bài viết về Block động nhập AutoCAD.

Bước 5: Hatch vật tư, dim độ dài rộng, chú mến và ghép khung

Có một điều cần thiết ở đoạn này là chúng ta cần xác lập được tỷ trọng bạn dạng vẽ AutoCAD. Do mặt phẳng phong cách thiết kế này không thật rộng lớn hoặc phức tạp nên bọn chúng tôi chỉ trình diễn trên giấy tờ A4, ko nên dùng cho tới giấy má A3 như trong số bài bác chỉ dẫn trước. Các các bạn sử dụng mệnh lệnh REC nhằm vẽ rời khỏi sườn thương hiệu mang đến bạn dạng vẽ với độ dài rộng 297x210. Sau cơ những chúng ta cũng có thể scale sườn lên khoảng chừng 50-60 chuyến là vừa vặn. Tại trên đây bọn chúng bản thân scale lên 50 chuyến và nhận được thành quả như sau:

Do scale lên 50 chuyến nên tỷ trọng bạn dạng vẽ của bọn chúng bản thân là 1:50, khi cơ tất cả chúng ta rất có thể xác lập được phần chữ bên trên bạn dạng vẽ nên thiết lập phỏng cao là từng nào thì thích hợp.

Ví dụ: Chúng mình đang có nhu cầu muốn trong khi in rời khỏi phần title tiếp tục cao 4mm vậy thì bên trên bạn dạng vẽ phỏng cao của chính nó là 200 (theo quy ước 1 đơn vị chức năng nhập AutoCAD vày 1mm ở ngoài).

Các các bạn cứ lấy phỏng cao chữ ham muốn thể hiện tại nhập thực tiễn nhân với tỷ trọng bạn dạng vẽ đang được xác lập thì tiếp tục rời khỏi được độ cao chữ quan trọng lập.

Các thao tác khác ví như hatch và đo độ dài rộng thì chúng ta nên tự động thực hiện nhằm lưu giữ mệnh lệnh và quan lại thao tác nhé. Các chúng ta cũng có thể tìm hiểu thêm những nội dung bài viết trước nhập thể loại Xây dựng nhập Blog của Gitiho nhằm lần hiểu cụ thể về từng loại mệnh lệnh. Chúc chúng ta xây dựng bạn dạng vẽ trở nên công!
